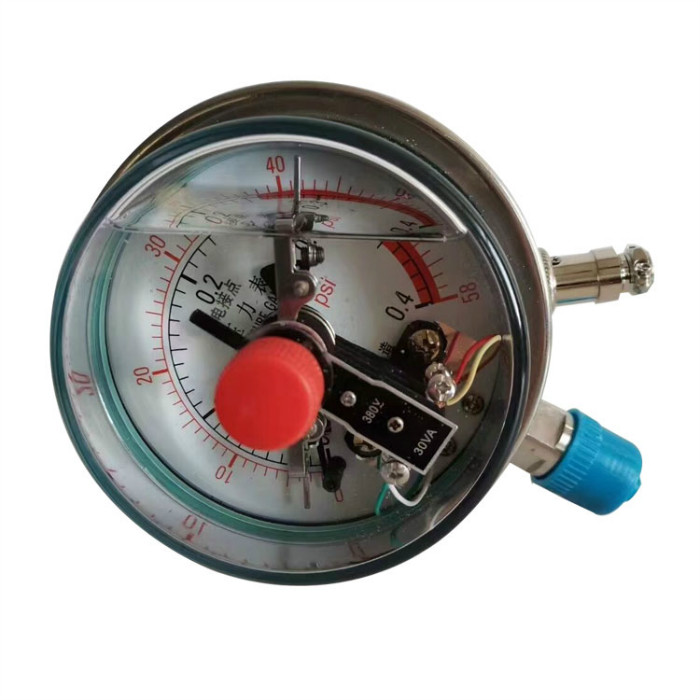

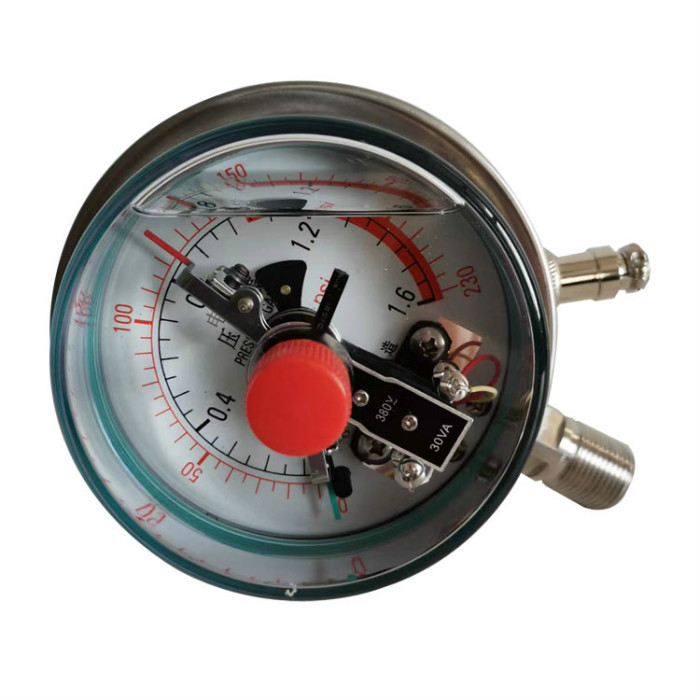

電接點壓力表
電接點壓力表廣泛應用于石油、化工、冶金、電力、機械等工業部門或機電設備配套中測量無爆炸危險的各種流體介質壓力。
|
參數標準 |
詳細參數 |
|
執行標準 |
JB/T9273-1997 |
|
測量范圍 |
最小0.1MPa 最小真空-0.1-0MPa |
|
最大100MPa 最大壓力真空-0.1-2.4 MPa |
|
|
指示精度 |
Φ63mm/2.5% Φ100/150/160mm,1.5%.FS (1.0%.FS可選) |
|
設定精度 |
4.0%.FS |
|
接點數量 |
1個或2個（100表面3個或4個接點可選） |
|
工作電壓 |
380V.AC或220V.DC |
|
最大電流 |
1A |
|
最大功率 |
30VA |
|
溫度影響 |
其設定點誤差變化不大于20±5℃時，使用溫度偏離0.6%/10℃ |
|
防護等級 |
IP65 |
|
儀表玻璃 |
普通玻璃 安全玻璃 |
|
接點材質 |
銀鎳合金 |
|
外殼材質 |
304.SS |
|
接液材質 |
316.SS |
|
機芯材質 |
304.SS |
|
電氣接頭 |
標準霍斯曼接頭 |
|
連接尺寸 |
M20×1.5或按要求提供 |
|
電氣接口 |
M20×1.5 |
|
安裝形式 |
不銹鋼防腐型號 |
不銹鋼耐震型號 |
規 格 |
|
徑向 直接安裝 |
BL-YTX-63 BL-YTX-100 BL-YTX-150 BL-YTX-160 |
BL-YTXN-63 BL-YTXN-100 BL-YTXN-150 BL-YTXN-160 |
－0.1~100MPa |
|
軸向 直接安裝 |
BL-YTX-100 BL-YTX-150 |
BL-YTXN-100 BL-YTXN-150 |
－0.1~100MPa |
|
軸向嵌裝 |
BL-YTX-100 BL-YTX-150 |
BL-YTXN-100 BL-YTXN-150 |
－0.1~100MPa |
|
量程規格如下：（單位：MPa） 壓力（真空）：-0.1~0/-0.1~0.06/-0.1~0.15/-0.1~0.3/-0.1~0.5 -0.1~0.9/-0.1~1.5/-0.1~2.4 壓力（表壓）：0~0.1/0~0.16/0~0.25/0~0.4/0~0.6/0~1/0~1.6/0~2.5 0~4/0~6/0~10/0~16/0~25/0~40/0~60/0~100 |
|||
