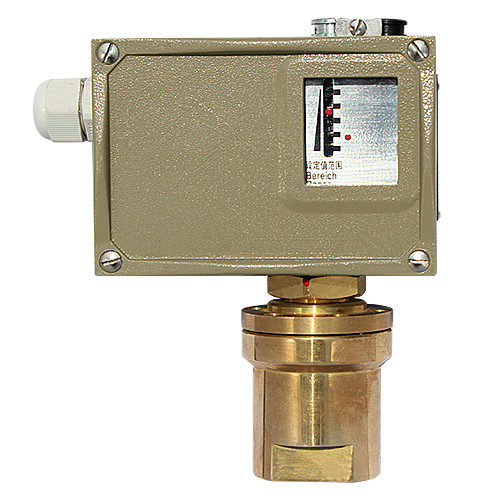

差壓開關
應用領域：
主要適用于氣體，液體等多種中性介質。產品特點：
適用于無腐蝕性的氣體以及液體介質。
差壓開關采用波紋管式的傳感器，可用于空氣、氣體、水蒸氣等中性氣體和水，油及制冷劑等液體介質，差壓開關的設定值可調，調節范圍0.02～1.6MPa，工作壓力范圍0.05～2.5MPa。
1.儀表參數
|
|
（差壓開關）普通型 |
（差壓開關）防爆型 |
|
工作粘度 |
＜1×10-3m2/s |
＜1×10-3m2/s |
|
開關元件 |
微動開關 |
密封開關 |
|
防爆等級 |
-- |
ExedII CT4-T6 |
|
外殼防護等級 |
IP65 |
IP54 |
|
環境溫度 |
-30～50℃ |
-20～50℃ |
|
介質溫度 |
0～120℃ |
0～95℃ |
|
安裝位置 |
-- |
壓力接口垂直向下 |
|
抗振性能 |
Max：40m/s2 |
Max：20m/s2 |
|
重復性誤差 |
≤1% |
≤1% |
|
觸點容量 |
AC 220V 6A（阻性） |
DC 250V 0.25A（阻性）60Wmax AC 250V 5A（阻性）1250 VAmax |
2.設定值參照表
| 序號 |
（差壓開關）對應設定值調節范圍 |
耐壓① |
對應外形尺寸 |
|||
|
B（MPa） |
W②(Kpa) |
B（Mpa） |
W（Kpa） |
B |
W |
|
|
01 |
0.02～0.1 |
0.2～2.5 |
2 |
160 |
普通01 |
普通03 |
|
02 |
0.02～0.16 |
0.6～6 |
||||
|
03 |
0.025～0.25 |
1.6～16 |
||||
|
04 |
0.03～0.4 |
2.5～25 |
||||
|
05 |
0.05～0.6 |
0～1 |
3 |
100 |
防爆04 |
|
|
06 |
0.05～1 |
0～1.6 |
||||
|
07 |
0.05～1.6 |
0.4～4 |
200 |
防爆05 |
||
|
08 |
|
0.6～6 |
|
|||
|
09 |
1～10 |
|||||
|
10 |
2.5～25 |
|||||
注：① 耐壓值的含義：在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過這個值。
②01～04為普通（W）型設定值調節范圍，05～10為防爆（W）型設定值調節范圍。
|
（差壓開關）型 號 |
（差壓開關）說 明 |
|||||
|
BL-C520 |
─□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
B |
|
|
|
|
標準型 |
|
W |
微差壓型 |
|||||
|
切換差類型 |
B |
切換差不可調 |
||||
|
K |
切換差可調 |
|||||
|
設定值調節范圍 |
01 |
設定值調節范圍參照設定值參照表 |
||||
|
02 |
||||||
|
03 |
||||||
|
04 |
||||||
|
05 |
||||||
|
06 |
||||||
|
07 |
||||||
|
08 |
||||||
|
09 |
||||||
|
10 |
||||||
|
連接方式 |
G |
G1/4內螺紋 |
||||
|
防爆等級 |
F |
無防爆 |
||||
|
E |
Exed II CT4-T6 |
|||||
