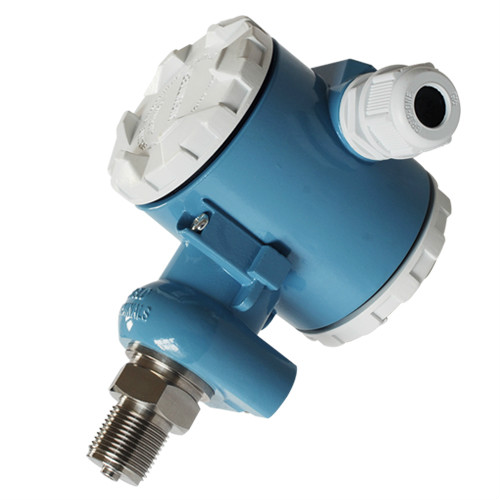

智能型壓力變送器
應用領域:
廣泛應用于各種工業自控環境,涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。
產品特點:
- 1、安裝方便,可直接安裝,也可采用支架安裝
- 2、抗變頻干擾,高穩定性、高可靠性
- 3、表壓、絕壓、負壓均可測量
- 4、零點可遷移,量程可調節
- 5、支持組網應用
智能型壓力變送器有表壓和絕壓兩種測壓方式,采用了國外最先進的擴散硅傳感器和陶瓷傳感器及其制造工藝,可通過三按鍵自由現場組態,并可安裝高對比度帶背光LCD顯示器,變送器現場數據恢復,4~20mA疊加HART協議數字信號,與介質接觸部分采用316L不銹鋼膜片或陶瓷膜片。壓力變送器,內置陶瓷電容、擴散硅、陶瓷壓阻式傳感器。應用于惡劣環境下或高溫環境或適用于衛生要求嚴格的環境,均能確保最優質的性能和長期穩定性。
測量范圍 |
相對壓力 |
最大測量范圍0~60Mpa |
|
最小測量范圍0~2Kpa |
|||
負相對壓力 |
最大測量范圍 -0.1~+60Mpa |
||
最小測量范圍 -1~+1 Kpa |
|||
量程遷移 |
可做標準量程4:1的遷移 |
||
精度等級 |
±0.075%、±0.2%、±0.5% |
||
工作電壓 |
12.5~36VDC |
||
穩定性 |
在規定的工作溫度內,環境溫度每變化10℃,輸出變化≤量程的±0.2%,年漂移<±0.5% |
||
震動影響 |
任意軸上,200HZG為0.01%FS,年穩定性?xún)?yōu)于0.1% |
||
輸出信號 |
4~20mA;0-10mA;1-5V;0-5V;0-10V;hart協議;RS485通訊 |
||
工作溫度 |
-20℃~85℃(高溫最高可做到350度) |
||
負載電阻 |
≤ 1000Ω |
||
相對濕度 |
95%不冷凝 |
||
防爆等級 |
不防爆或ExdIIBT4—BT6 |
||
防護等級 |
IP65 |
||
材質 |
傳感器 |
擴散硅,96%氧化鋁陶瓷,316L,藍寶石,單晶硅,應變片 |
|
密封材料 |
氟素橡膠,PTFE(聚四氟乙烯) |
||
儀表外殼材料 |
壓鑄合金鋁,表面環氧噴涂 |
||
主體結構材料 |
0Gr18Ni9(304不銹鋼) |
(智能型壓力變送器)型號 | (智能型壓力變送器)說明 | |||||||
BL-Y201 | -□ | /□ | /□ | /□ | /□ | /□ | /□ | |
儀表類型 | K |
|
|
|
|
|
|
擴散硅 |
T |
陶瓷壓阻 |
|||||||
量程范圍 | 1 |
-100Kpa~0Kpa~2kpa~60Mpa(擴散硅) |
||||||
2 |
0Mpa~60Mpa~2kpa(擴散硅) |
|||||||
3 |
-100Kpa~0Kpa~50kpa~60Mpa(陶瓷壓阻) |
|||||||
4 |
0Mpa~50kpa~60Mpa(陶瓷壓阻) |
|||||||
輸出形式 | 1 |
4~20mA |
||||||
2 |
0~10mA |
|||||||
3 |
1~5V |
|||||||
4 |
0~10V |
|||||||
5 |
4~20Ma+現場顯示 |
|||||||
6 |
4~20Ma+Hart |
|||||||
7 |
4~20Ma+現場顯示+Hart |
|||||||
8 |
RS485通訊 |
|||||||
精度等級 | P1 |
0.1%FS |
||||||
P2 |
0.2%FS |
|||||||
P5 |
0.5%FS |
|||||||
連接方式 | M1 |
M20×1.5外螺紋 |
||||||
M2 |
M27×2外螺紋 |
|||||||
G1/2 |
G1/2外螺紋 |
|||||||
T |
特殊要求 |
|||||||
附件功能 | M0 |
無顯示 |
||||||
M1 |
LCD液晶顯示器 |
|||||||
M2 |
LED液晶顯示器 |
|||||||
防爆類型 | N |
無防爆 |
||||||
F |
防爆型Exd II BT4 |
