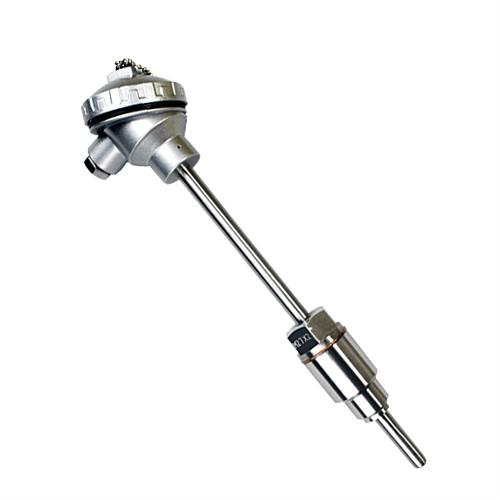

高精度溫度傳感器
應用領域：
廣泛應用于各種需要進行溫度測量的領域。產品特點：
- 1、裝配構造簡單，更換方便；
- 2、壓簧式感溫元件，抗震性能好；
- 3、測量范圍大，測量精度高；
- 4、機械強度高，耐壓性能好；
- 5、響應時間短。
高精度溫度傳感器是指能感受溫度并轉換成可用輸出信號的精密傳感器。高精度溫度傳感器是溫度測量?jì)x表的核心部分，品種繁多。按測量方式可分為接觸式和非接觸式兩大類，按照傳感器材料及電子元件特性分為熱電阻和熱電偶兩類。
（1）、熱電阻（t為被測溫度的絕對值，℃。）
| 熱電阻類別 |
測溫范圍 |
精度等級 |
允許偏差 |
|
Pt |
-200～+500 |
A級 |
±(0.15+0.002) |t| |
|
B級 |
±(0.30+0.005) |t| |
（2）、熱電偶（t為實際溫度,允許可用溫度度數表示,也可用實際溫度的百分數表示，取其大者。）
|
分度號 |
允差等級 |
|||
|
Ⅰ |
Ⅱ |
|||
|
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
|
|
K |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004|t| |
375～1000 |
±0.0075|t| |
333～1200 |
|
|
E |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004|t| |
375～800 |
±0.0075|t| |
333～900 |
|
|
S |
±1℃ |
0～+1100 |
±1.5℃ |
0～600 |
|
±[1+0.003(t-1100)] |
1100～1600 |
±0.0025|t| |
600～1600 |
|
|
B |
― |
― |
― |
― |
|
― |
― |
±0.0025|t| |
600～1700 |
|
|
（高精度溫度傳感器）儀表種類 |
（高精度溫度傳感器）說明 |
||||||||||
|
BL-W100 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
感溫元件類型 |
Z |
|
|
|
|
|
|
|
|
|
熱電阻 |
|
R |
熱電偶 |
||||||||||
|
感溫元件材質 |
P1 |
Pt100 |
|||||||||
|
P2 |
Pt1000 |
||||||||||
|
K |
K型熱電偶（鎳鉻－鎳硅） |
||||||||||
|
E |
E型熱電偶（鎳鉻－康銅） |
||||||||||
|
S |
S型熱電偶（鉑銠10－鉑） |
||||||||||
|
B |
B型熱電偶（鉑銠30－鉑銠6） |
||||||||||
|
儀表類型 |
O |
裝配型 |
|||||||||
|
K |
鎧裝型 |
||||||||||
|
M |
耐磨型 |
||||||||||
|
H |
衛生型 |
||||||||||
|
結構形式 |
S |
單只式 |
|||||||||
|
T |
雙只式 |
||||||||||
|
精度等級 |
A |
詳細意義參見技術特性 |
|||||||||
|
B |
|||||||||||
|
輸出形式 |
U |
（RTD）只限熱電阻 |
|||||||||
|
V |
（mV）只限熱電偶 |
||||||||||
|
連接方式 |
02 |
固定螺紋式 |
|||||||||
|
03 |
活動卡套螺紋式 |
||||||||||
|
04 |
固定法蘭式 |
||||||||||
|
05 |
活動卡套法蘭式 |
||||||||||
|
冷端形式 |
3 |
防水接線盒式 |
|||||||||
|
4 |
防爆接線盒式 |
||||||||||
|
保護管直徑 |
金屬保護管 |
M0 |
φ16 |
||||||||
|
M2 |
φ10 |
||||||||||
|
M4 |
φ12 |
||||||||||
|
非金屬保護管 |
N1 |
φ25（雙層） |
|||||||||
|
N3 |
φ33（雙層或三層） |
||||||||||
|
其他 |
O5 |
其他直徑（用戶指定） |
|||||||||
|
插入深度 |
-XXX |
長度（用戶指定） |
|||||||||
