流量計

當前欄目: 首頁Home > 產品中心Products > 流量計

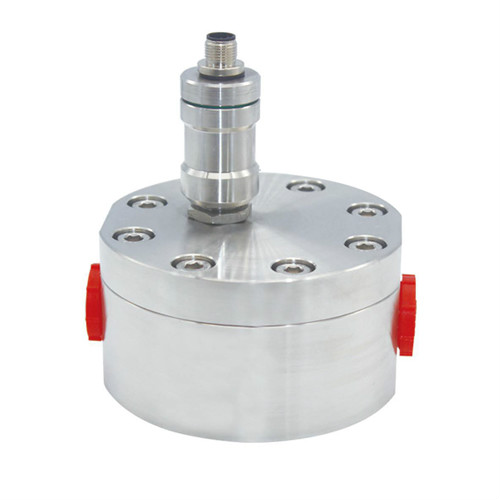

小流量液體齒輪流量計

?。?a href="#content">概述?。?a href="#para">基本參數?。?a href="#select">儀表選型?。?a href="#other">其他類型?。?/div>

應用領域

  1. 樹脂、膠水測量
  2. 液壓油、潤滑油、油脂測量燃料油測量
  3. 油墨、瀝青測量
  4. 液氮、冷凍液、溶劑測量食用油、魚油及食品灌裝測量化工及防腐要求流體測量流體定量控制系統




產品選型下載 在線留言 產品選型報價
概述Summary
齒輪流量變送器屬于窖積式流量變送器一種類型。是高精度測量體積流量的變送器。隨著介質的流動使齒輪嚙合轉動,在流體流動的作用下,儀表進出口兩端形成壓差,不需要供電,一對齒輪自由旋轉,其齒輪間的空腔充滿液體、液體隨著旋轉被排出,測出齒輪的轉數即可知道流經儀表液體、液體的流量。

圓齒輪變送器的轉速是通過裝在表殼上的信號放大器里傳感線圈來檢測。信號放大器不與被測量介質相接觸。當變送器齒輪切割由殼體內永久磁石產生的磁力線時,就會(huì )引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器,對信號進行放大、整形,產生與流速咸正比的脈沖信號,送入單位換算與流量積算電路得到并顯示累積流量值,同時亦將脈沖信號送入頻率電流轉換電路,將脈沖信號轉換成模擬電流量,進而指示瞬時流量值。

齒輪流量變送器屬于窖積式流量變送器一種類型。是高精度測量體積流量的變送器。隨著介質的流動使齒輪嚙合轉動,在流體流動的作用下,儀表進出口兩端形成壓差,不需要供電,一對齒輪自由旋轉,其齒輪間的空腔充滿液體、液體隨著旋轉被排出,測出齒輪的轉數即可知道流經儀表液體、液體的流量。

圓齒輪變送器的轉速是通過裝在表殼上的信號放大器里傳感線圈來檢測。信號放大器不與被測量介質相接觸。當變送器齒輪切割由殼體內永久磁石產生的磁力線時,就會(huì )引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器,對信號進行放大、整形,產生與流速咸正比的脈沖信號,送入單位換算與流量積算電路得到并顯示累積流量值,同時亦將脈沖信號送入頻率電流轉換電路,將脈沖信號轉換成模擬電流量,進而指示瞬時流量值。


圓齒輪變送器加工精度高,精密安裝。齒輪的旋轉被非接觸掃描,每一個齒產生一個脈沖,分辨率非常高.圓柱齒輪變送器可測量非常小的流量,定量小體積的液體。

產品特征

  1. 耐高壓( 1.0-45MPa )耐高低溫(-196℃-200℃ )可測量各種粘性介質
  2. 高精度和高重復性
  3. 脈沖輸出/模擬量輸出可選
  4. 量程比寬(1:100 )
  5. 測量范圍廣
  6. 防腐、抗污能力強(酸堿)




基本參數Parameter


測量范圍
1/H

K系數
P/L

最大壓力Bar

溫度

準確度

接口

鋁合金

不銹鋼

0.6-50

11200

150

400

-15-80℃

+/-0.5%
(量程1:10)
+/-1.0%
(量程1:100)

G1/4

5-250

4780

150

400

-15-80℃

G3/8

10-500

3468

150

400

-15-80℃

G1/2

50-1200

2780

150

400

-15-80℃

G1/2

200-3000

334

150

400

-15-80℃

G3/4

1000-12000

59.9

150

400

-15-80℃

G1

2000-20000

39.9

150

400

-15-80℃

G1-1/4

儀表選型Selection
其他類型Other
