投入式液位計
適用場合：
安裝使用方便，防護等級高，可用于酸堿的場合，可按照客戶要求定做所需的產品?？捎糜谒畯S(chǎng)、污水處理廠、城市供水、高樓水池、礦井、工業水池、油池、水庫、河道、海洋、真空設備、醫療設備等場所。產品特點：
- 1、固態結構，無可動部件，高可靠性，使用壽命長；
- 2、不受介質起泡、沉積等影響；
- 3、具有良好的抗干擾、防雷電能力；
- 4、具有電源反極性保護及過載限流保護；
- 5、新型材料不易疲勞磨損，抗振動、沖擊、過載能力強。
投入式液位變送器采用進口傳感芯片，經過精密溫度補償，并增加了變送電路，使變送器具有4-20mA標準信號輸出，可直接與A/D采集系統連接；變送器電路部分選用優質進口元器件，具有反向極性保護，并采用旁路電容濾波和屏蔽措施，使變送器具有防電磁/射頻干擾功能；可選的現場顯示方式使觀察更方便于工作。
投入式液位變送器是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。
|
量程 |

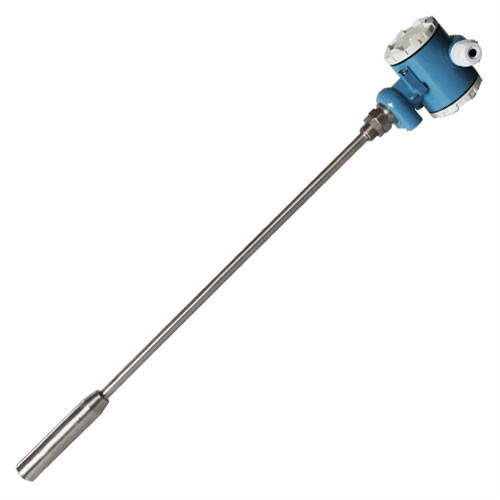

攬式：0～0.2m至0～200m 桿式：0～0.2至0～3m 防腐：0～0.5m至0～20m內各量程 |
|
精度 |
0.5FS(標準型); 0.2FS; 1.0FS |
|
壓力過載 |
200 |
|
防護等級 |
IP65 |
|
供電電源 |
24VDC(15～36VDC) |
|
輸出 |
4～20mA，1～5V,0-10V，0.5-4.5V，hart協議，RS485協議 |
|
溫度漂移 |
-10℃～50℃ <0.5FS ；-20℃～85℃ <1.0FS |
|
絕緣電阻 |
500VDC時>100MΩ |
|
抗電磁/射頻干擾 |
30V/m,10KHz至500MHz |
|
長期穩定性 |
年漂移＜±0.3％ |
|
補償溫度 |
0℃～50℃ |
|
工作溫度 |
0℃～70℃ |
|
存儲溫度 |
-40～100℃ |
|
抗沖擊/振動 |
200HZG為0.01FS，年穩定性?xún)?yōu)于0.1。 |
|
傳壓膜片材料 |
316不銹鋼，96氧化鋁陶瓷，擴散硅 |
|
探頭殼體材料 |
1Cr18Ni9Ti，PTFE（聚四氟乙烯） |
|
電纜護套材料 |
聚乙烯或聚酰胺 |
|
密封材料 |
丁腈橡膠，氟素橡膠 |
|
測量介質 |
與以上村料兼容的液體介質 |
|
接線盒外殼材料 |
壓鑄合金鋁，表面環氧噴涂 |
|
防爆 |
Ex IaII CT6(無顯示型) Ex IaII BT4(C,B型) |
|
型號 |
說明 |
|||||||
|
BL—YW500 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
|
|
|

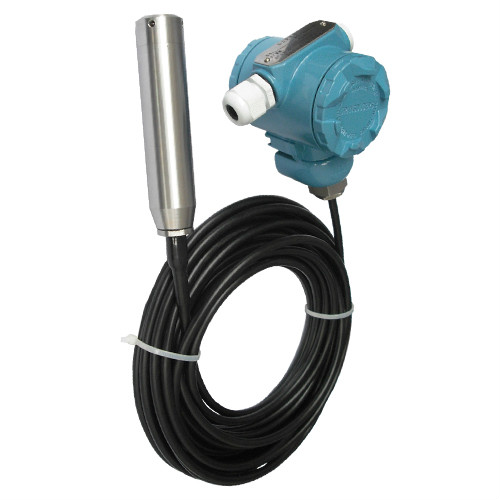

標準型（普通電纜連接，帶接線盒） |
|
B |
分體型（軟銅管連接,帶接線盒） |
|||||||
|
C |

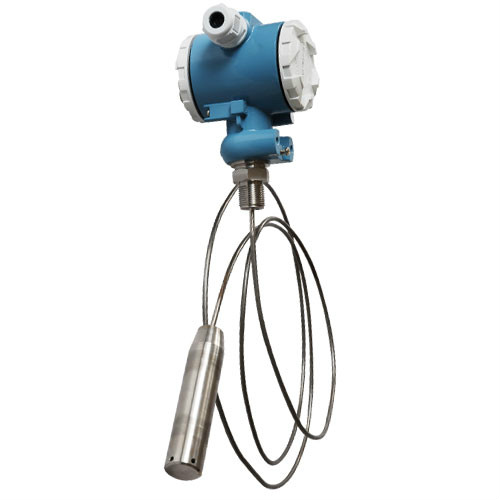

分體型(不銹鋼軟/硬管連接,帶接線盒） |
|||||||
|
傳感器類型 |
1 |
擴散硅 |
||||||
|
2 |
陶瓷電容 |
|||||||
|
3 |
不銹鋼衛生型 |
|||||||
|
輸出信號 |
M |
4～20mA輸出 |
||||||
|
V |
RS485輸出 |
|||||||
|
X |

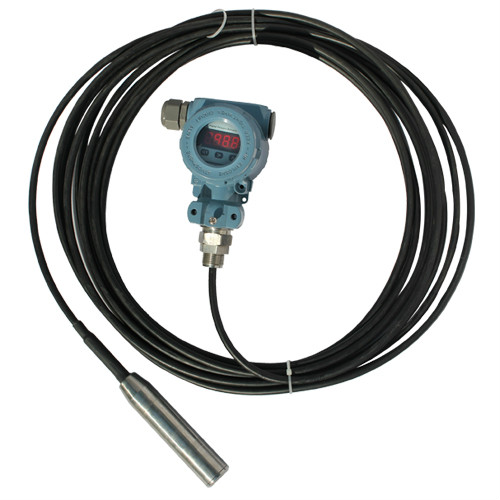

4～20mA輸出+現場顯示 |
|||||||
|
H |
HART協議(4～20mA輸出+現場顯示) |
|||||||
|
測壓形式 |
G-□ |
表壓-量程(單位:M) |
||||||
|
A-□ |
絕壓-量程(單位:M) |
|||||||
|
精度等級 |
P2 |
0.2級 |
||||||
|
P5 |
0.5級 |
|||||||
|
P10 |
1.0級 |
|||||||
|
連接方式 |
M1 |
M20×1.5外螺紋 |
||||||
|
M2 |
M27×2外螺紋 |
|||||||
|
G1/2 |
G1/2外螺紋 |
|||||||
|
T |
特殊要求 |
|||||||
|
防爆類型 |
N |
不防爆 |
||||||
|
B |
防爆 Ex IaII BT4 |
|||||||
