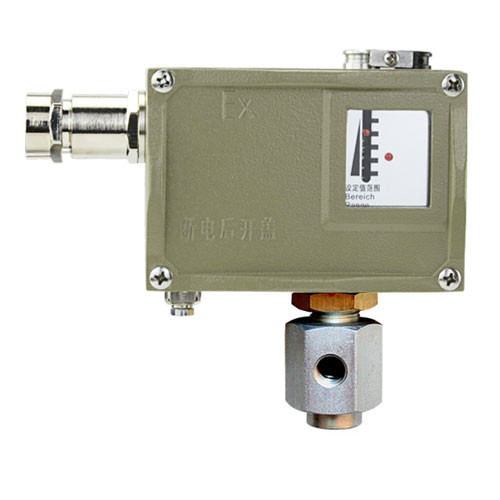

高壓壓力開關
應用領域：
可用于含油霧的壓縮空氣及其他對壓力傳感器材料無腐蝕作用的含油霧氣體和液壓油、水油乳濁液及潤滑性能良好的中性液體介質。
產品特點：
- 1、機械式開關，無需供電，使用簡單
- 2、有常開常閉觸點
- 3、壓力報警點可調
- 4、適用于防爆要求的場合
- 5、使用方便，工作穩定，機械壽命長
- 6、用于含油霧的中性氣體
高壓壓力開關采用活塞式的傳感器，分為帶泄油口，無泄漏活塞和活塞式與膜片式相結合三種類型?？捎糜诤挽F的壓縮空氣及其他對壓力傳感器材料無腐蝕作用的含油霧氣體和液壓油、水油乳濁液及潤滑性能良好的中性液體介質?？刂破鞯脑O定值可調，其調節范圍0.3-40MPa。
當系統內壓力高于或低于額定的安全壓力時,高壓壓力開關-感應器內碟片瞬時發生移動,通過連接導桿推動開關接頭接通或斷開,當壓力降至或升額定的恢復值時,碟片瞬時復位,開關自動復位,或者簡單的說是當被測壓力超過額定值時,彈性元件的自由端產生位移,直接或經過比較后推動開關元件,改變開關元件的通斷狀態,達到控制被測壓力的目的。高壓壓力開關采用的彈性元件有單圈彈簧管、膜片、膜盒及波紋管等。
1.儀表參數
|
工作參數 |
（高壓壓力開關）普通型 |
（高壓壓力開關）防爆型 |
|
工作粘度: |
＜1x10-3m2/s |
＜1x10-3m2/s |
|
開關元件 |
微動開關 |
密封開關 |
|
防爆等級 |
- |
Exed II CT4~T6 |
|
傳感器 |
A：鍍鋅鋼； |
A：鍍鋅鋼； |
|
B：黃銅 |
B：黃銅 |
|
|
C：黃銅（波紋管：氟橡膠） |
C：黃銅（波紋管：氟橡膠） |
|
|
外殼防護等級 |
帶槽密封圈IP54；O型密封圈IP65 |
帶槽密封圈IP54；O型密封圈IP65 |
|
環境溫度 |
-20℃-40℃ |
-20℃-40℃ |
|
介質溫度 |
0-100℃ |
0-120℃ |
|
安裝位置 |
壓力接口垂直向下 |
壓力接口垂直向下 |
|
抗振性能 |
40m/s2 |
20m/s2 |
|
重復性誤差 |
≤2.5% |
≤2.5% |
|
觸點容量 |
AC 220V ,6A(阻性) |
DC 250V ,0.25A(阻性), 60W max. AC 250V ,5A(阻性),1250VA max. |
| 序號 |
對應設定值調節范圍 |
耐壓 |
對應外形尺寸 |
|||||
|
A |
B |
C |
A |
B/C |
A |
B |
C |
|
|
01 |
0.3~4 |
0.3~4 |
0.3~4 |
16 |
30 |
01 |
普通：02 |
普通：04 |
|
02 |
0.3~6.3 |
0.3~6.3 |
0.5~6.3 |
|||||
|
03 |
0.5~10 |
0.5~10 |
0.5~10 |
30 |
30 |
|||
|
04 |
0.5~16 |
0.5~16 |
0.5~16 |
|||||
|
05 |
1~25 |
1~25 |
1~25 |
80 |
30 |
普通：03 |
||
|
06 |
1~40 |
1~40 |
1~40 |
80 |
60 |
|||
|
備注：① 耐壓值的含義：在實際工作中，即使短暫的壓力峰值也不能超過這個值。 ② A型控制器無防爆型式。 |
||||||||
|
（高壓壓力開關）型 號 |
（高壓壓力開關）說 明 |
|||||
|
BL-Y505─ |
□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
|
帶泄油口的活塞式傳感器 |
|
B |
無泄漏活塞式傳感器 |
|||||
|
C |
活塞式與膜片式相結合的傳感器 |
|||||
|
切換差類型 |
B |
切換差可調 |
||||
|
K |
切換差不可調 |
|||||
|
設定值調節范圍 |
01 |
設定值調節范圍參照設定值參照表 |
||||
|
02 |
||||||
|
03 |
||||||
|
04 |
||||||
|
05 |
||||||
|
06 |
||||||
|
連接方式 |
G |
G1/4內螺紋（限A,B） |
||||
|
M |
M20*1.5（限C） |
|||||
|
防爆等級 |
F |
無防爆 |
||||
|
E |
Exed II CT4-T6 |
|||||
