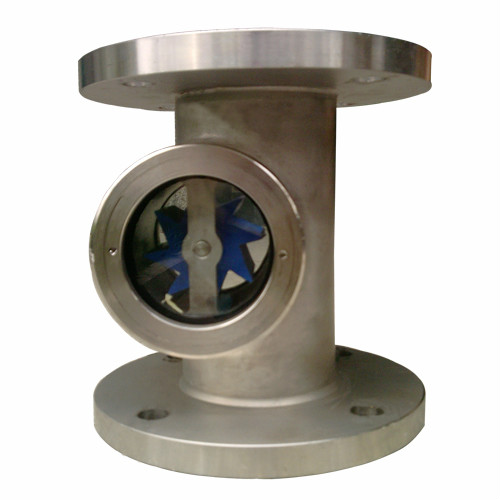

葉輪流量視鏡
產品特點：
1、一體化鑄造，可靠性高；適用場合：
2、多種連接方式，立、臥雙用，安裝拆卸方便；
3、視窗表面玻璃清洗方便，雙視窗結構透視度高觀察更便利。
4、視窗易拆卸，維護及保養一體化設計更合理。
用于觀察液體、氣體介質的渾濁程度及是否流動。廣泛用于冷卻系統、潤滑系統、供燃料系統、石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。
葉輪流量視鏡又稱葉輪水流指示器，屬視鏡類儀表，主要是用于觀察管道內介質流動情況，是保證現場工況安全的必要儀表。
當管道里的介質通過葉輪視鏡時會(huì )推動表體里面的葉輪轉動，通過視窗觀察葉輪的轉動確定管道是否有介質流動。
|
本體材質 |
碳鋼和不銹鋼 |
|
視窗材質 |
鋼化硼硅玻璃、石英玻璃、鋁硅玻璃 |
|
鋼化硼硅玻璃 |
耐壓2.5MPa，耐溫≤250℃ |
|
石英玻璃 |
耐壓10MPa，耐溫≤800℃ |
|
鋁硅玻璃 |
6.4MPa-25MPa，耐溫≤400℃ |
|
密封件材質 |
丁腈橡膠，聚四氟乙烯 |
|
（葉輪流量視鏡）選型 |
（葉輪流量視鏡）說明 |
|||||
|
SG-YL |
-□ |
/□ |
/□ |
/□ |
/□ |
|
|
口徑 |
20 |
|
|
|
|
DN20mm |
|
25 |
DN25mm |
|||||
|
32 |
DN32mm |
|||||
|
40 |
DN40mm |
|||||
|
50 |
DN50mm |
|||||
|
65 |
DN65mm |
|||||
|
80 |
DN80mm |
|||||
|
100 |
DN100mm |
|||||
|
125 |
DN125mm |
|||||
|
*** |
特殊口徑（需定制） |
|||||
|
最高耐壓值 |
16 |
1.6MPa |
||||
|
25 |
2.5MPa |
|||||
|
64 |
6.4MPa |
|||||
|
100 |
10MPa |
|||||
|
250 |
25MPa |
|||||
|
主體材質 |
S |
不銹鋼 |
||||
|
C |
碳鋼 |
|||||
|
連接形式代號 |
H |
法蘭 |
||||
|
L |
螺紋 |
|||||
|
法蘭尺寸 |
** |
新國標法蘭（用戶指定） |
||||
