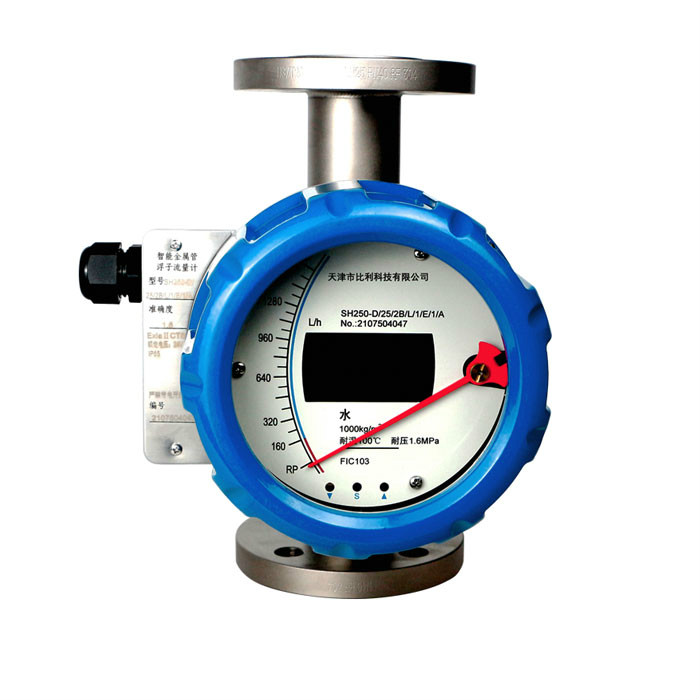

金屬管轉子流量計
產品用途：
金屬管轉子流量計主要用于測量中、小流量和微流量，測量介質一般為清潔，不易結晶和凝固、粘度不大的液體和氣體、蒸汽，要求介質流速變化緩慢。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。產品特點：
- 1、低壓力損失設計，適于多種情況；
- 2、全金屬結構設計，產品堅固耐用、維護量小，壽命長；
- 3、適用于小口徑和低流速介質流量測量；
- 4、多種材質可選，適于高溫、高壓和強腐蝕性介質。
金屬管轉子流量計采用變面積式測量原理生產，被測介質即可為液體也可為氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型等多種類型。具有信號輸出和現場指示功能。
（金屬管轉子流量計）基本參數
|
精度 |
標準型1.5級，特殊訂貨可達1.0級 |
|
|
使用條件 |
普通型：-40℃—100℃ |
|
|
高溫型：-80℃—250℃ |
||
|
內襯F46（氟塑料）：-40℃—+80℃ |
||
|
內襯PFTE（聚四氟乙烯）：10℃—+120℃ |
||
|
介質粘度 |
DN15≤5MPa.s |
DN25-150≤250MPa.s |
|
輸出功能 |
指針式：-40℃—+65℃ |
|
|
智能型：-25℃—+65℃ |
||
|
連接方式 |
法蘭連接、螺紋連接、卡箍連接 |
|
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、繼電器信號等 B.內電源：1節3.6VDC鋰電池。 |
|
|
整機功耗 |
A.外電源：＜1W；B.內電源：平均功耗≤1W，可連續使用三年以上。 |
|
（金屬管轉子流量計）流量范圍及性能指標
| 公稱通徑 |
流量代碼 |
流量范圍 |
壓力損失（Kpa） |
耐壓等級 |
||||
|
水1/h※ |
空氣m3/h※ |
水 |
空氣 |
|||||
|
（mm） |
常溫型 |
防腐型 |
常溫型，防腐型 |
常溫型 |
防腐型 |
|
（Mpa） |
|
|
15 |
1A |
2.5～25 |
—— |
0.07～0.7 |
6.5 |
—— |
7.1 |
4.0 |
|
1B |
4.0～40 |
2.5～25 |
0.11～1.1 |
6.6 |
5.5 |
7.2 |
||
|
1C |
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
5.5 |
7.3 |
||
|
1D |
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
5.6 |
7.5 |
||
|
1E |
16～160 |
10～100 |
0.48～4.8 |
6.8 |
5.6 |
8.0 |
||
|
1F |
25～250 |
16～160 |
0.7～7.0 |
7.0 |
5.8 |
10.8 |
||
|
1G |
40～400 |
25～250 |
1.0～10 |
8.6 |
6.1 |
10.0 |
||
|
1H |
63～630 |
40～400 |
1.6～16.0 |
11.1 |
7.3 |
14.0 |
||
|
25 |
2A |
100～1000 |
63～630 |
3～30 |
7.0 |
5.9 |
7.7 |
|
|
2B |
160～1600 |
100～1000 |
4.5～45 |
8.0 |
6.0 |
8.8 |
||
|
2C |
250～2500 |
160～1600 |
7～70 |
10.8 |
6.8 |
12.0 |
||
|
2D |
400～4000 |
250～2500 |
11～110 |
15.8 |
9.2 |
19.0 |
||
|
40 |
4A |
500～5000 |
300～3000 |
12～120 |
10.8 |
8.6 |
9.8 |
|
|
4B |
600～6000 |
350～3500 |
16～160 |
12.6 |
10.4 |
16.5 |
||
|
50 |
5A |
630～6300 |
400～4000 |
18～180 |
8.1 |
6.8 |
8.6 |
|
|
5B |
1000～10000 |
630～6300 |
25～250 |
11.0 |
9.4 |
10.4 |
||
|
5C |
1600～16000 |
1000～10000 |
40～400 |
17.0 |
14.5 |
15.5 |
||
|
80 |
8A |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
6.9 |
12.9 |
1.6 |
|
8B |
4000～40000 |
2500～25000 |
80～800 |
9.5 |
8.0 |
18.5 |
||
|
100 |
10A |
6300～63000 |
4000～40000 |
—— |
15.0 |
8.5 |
—— |
|
|
150 |
15A |
20000～100000 |
—— |
—— |
19.2 |
—— |
—— |
|
備注：
①※水20℃，空氣101325Pa、20℃；特殊流量可特別訂貨，最大水流量可達180m3/h。
|
（金屬管轉子流量計）型號 |
（金屬管轉子流量計）說明 |
|||||||
|
SH250 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
N |
|
|
|
|
|
|
指針現場指示型 |
|
A |
24V供電，指針遠傳型 |
|||||||
|
B |
電池供電，智能現場指示型 |
|||||||
|
C |
24V供電，智能遠傳型 |
|||||||
|
D |
24V供電，智能遠傳報警輸出型 |
|||||||
|
公稱通徑 |
*** |
請參考【流量范圍及性能指標】表格中參數→公稱通徑 |
||||||
|
流量代碼 |
** |
請參考【流量范圍及性能指標】表格中參數→流量代碼 |
||||||
|
被測介質 |
L |
液體 |
||||||
|
G |
氣體 |
|||||||
|
儀表材質 |
1 |
321不銹鋼 |
||||||
|
2 |
304不銹鋼 |
|||||||
|
3 |
316不銹鋼 |
|||||||
|
4 |
316L不銹鋼 |
|||||||
|
5 |
哈C合金 |
|||||||
|
6 |
鈦 |
|||||||
|
7 |
內襯F46/PTFE |
|||||||
|
附加結構 |
O |
標準型 |
||||||
|
T |
夾套型（測量管帶有保溫/隔熱夾套） |
|||||||
|
Z |
阻尼型（測量管中加裝氣阻尼器，只適用氣體） |
|||||||
|
G |
高溫型（介質溫度≥120℃） |
|||||||
|
防爆標志 |
N |
標準型，不防爆 |
||||||
|
E |
防爆型，ExiaⅡCT5 |
|||||||
